retrofreak wrote:
Ich bin draufgekommen, dass ich jedes Mal das Kabel neu einstecken muss, dann geht es wieder.
Liegt das am Monitor, dass der erst durch erneutes anstecken wieder auf RGB umschaltet? Oder habe ich schon wieder Pech mit dem Kabel?
Du kannst mal gerne die beiden Stecker vom Kabel aufmachen und fotografieren, was da dann zu Tage kommt. Dann kann man nachvollziehen, ob alles ordentlich verbunden ist und der RGB Switch dran ist.
@Genpei
Japanisch kann ich nicht, muss ich aber auch nicht. Dazu gibt es dann in absehbarer Zeit einen neuen Thread
@rvn

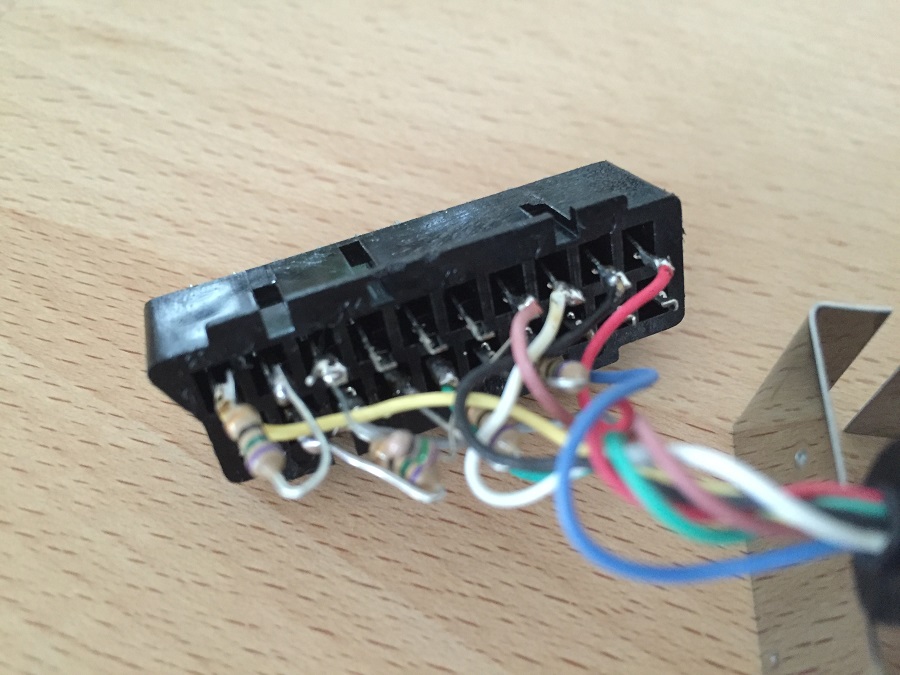

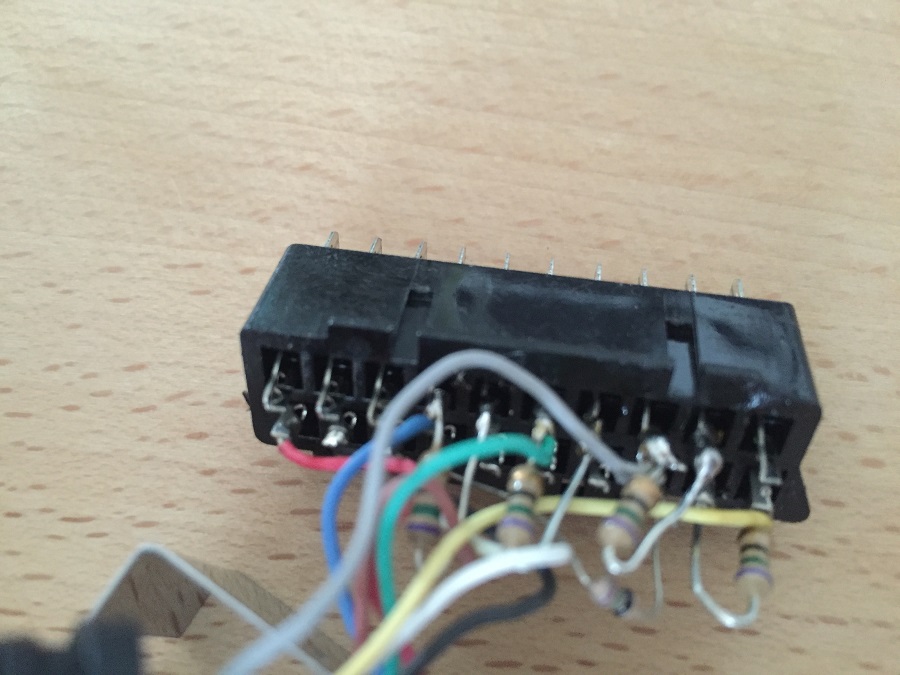

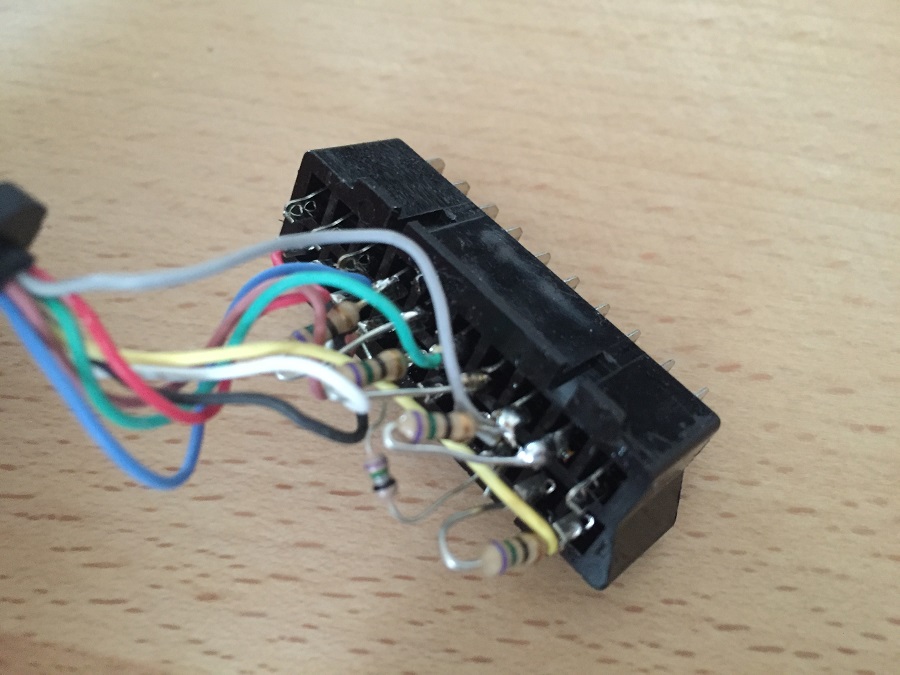

So, hab das Ding aufgeschraubt und von allen Seiten fotografiert. Ich hoffe ja, dass du was findest, denn mein kleiner Schneider Monitor muss noch lange halten

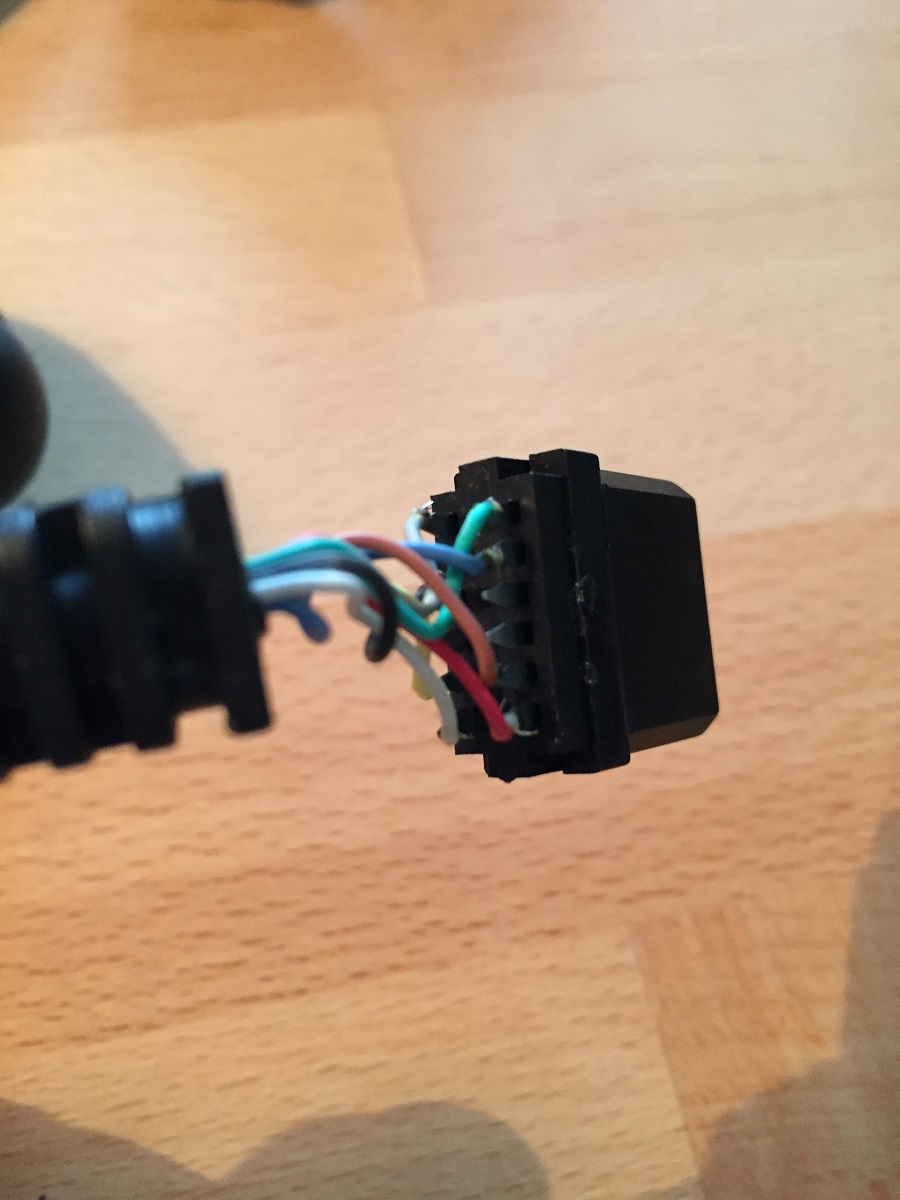

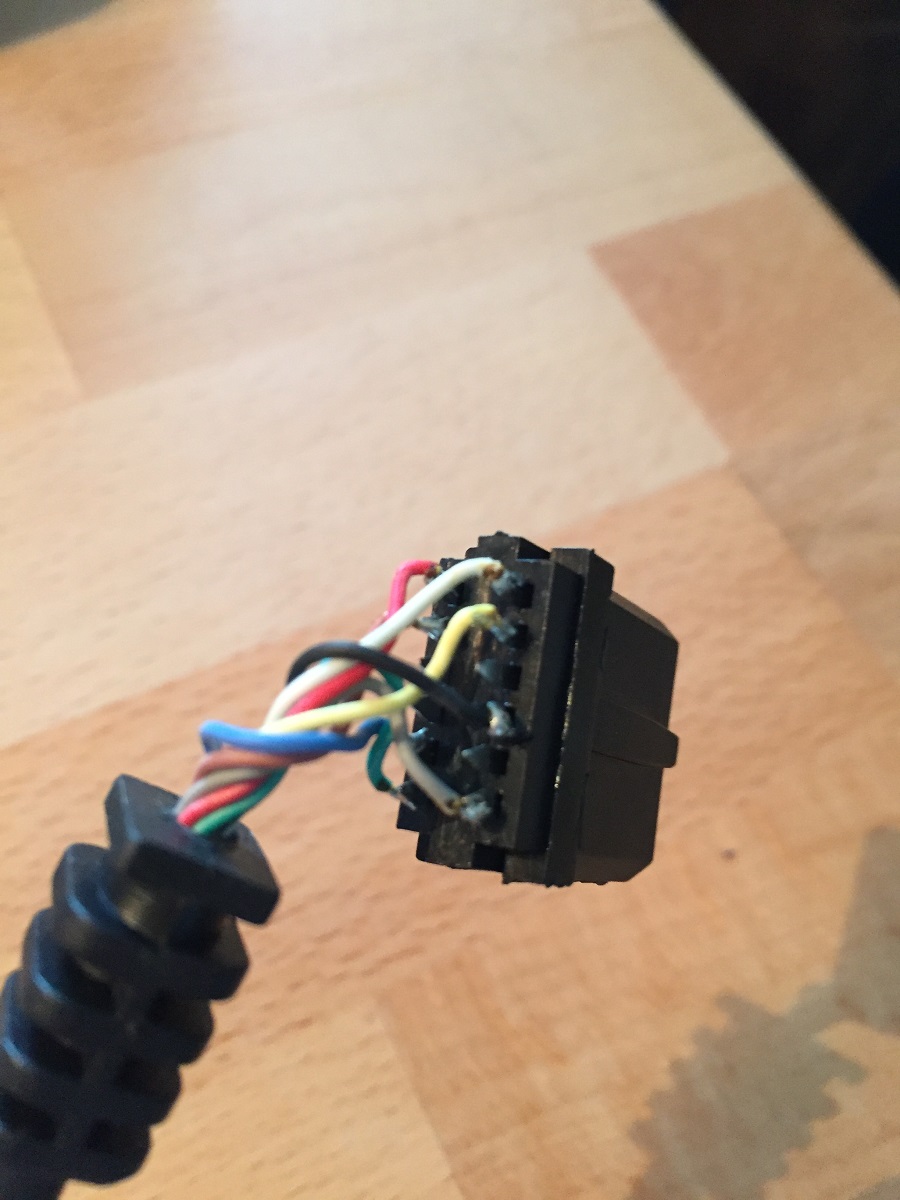

Ich bräuchte dann auch nochmal das Innenleben vom SNES Stecker, um zu sehen, welches Kabel wie verbunden ist
den kannst du mit einem dünnen Messer ganz einfach aufhebeln. So:
Auf den Bildern sieht soweit alles in Ordnung aus, bis darauf, dass ich nicht sehen kann, welches Kabel auf Pin 16 geht. So, wie ich das sehe, kommen nur 8 Leitungen aus dem Kabel. Für eine richtige RGB Schaltung brauchst du aber 9. Auf dem Widerstand an besagtem Pin 16 liegt eigentlich das Signal an, das dem TV sagt, dass es sich um RGB handelt. Mein Verdacht ist nun, dass der Widerstand an Pin 16 irgendwie anders verbunden ist und Signal somit nur dann kommt und ausreicht, wenn du das Kabel neu einsteckst.
Hier mal eine kleine Orientierung, wo Pin 16 liegt:

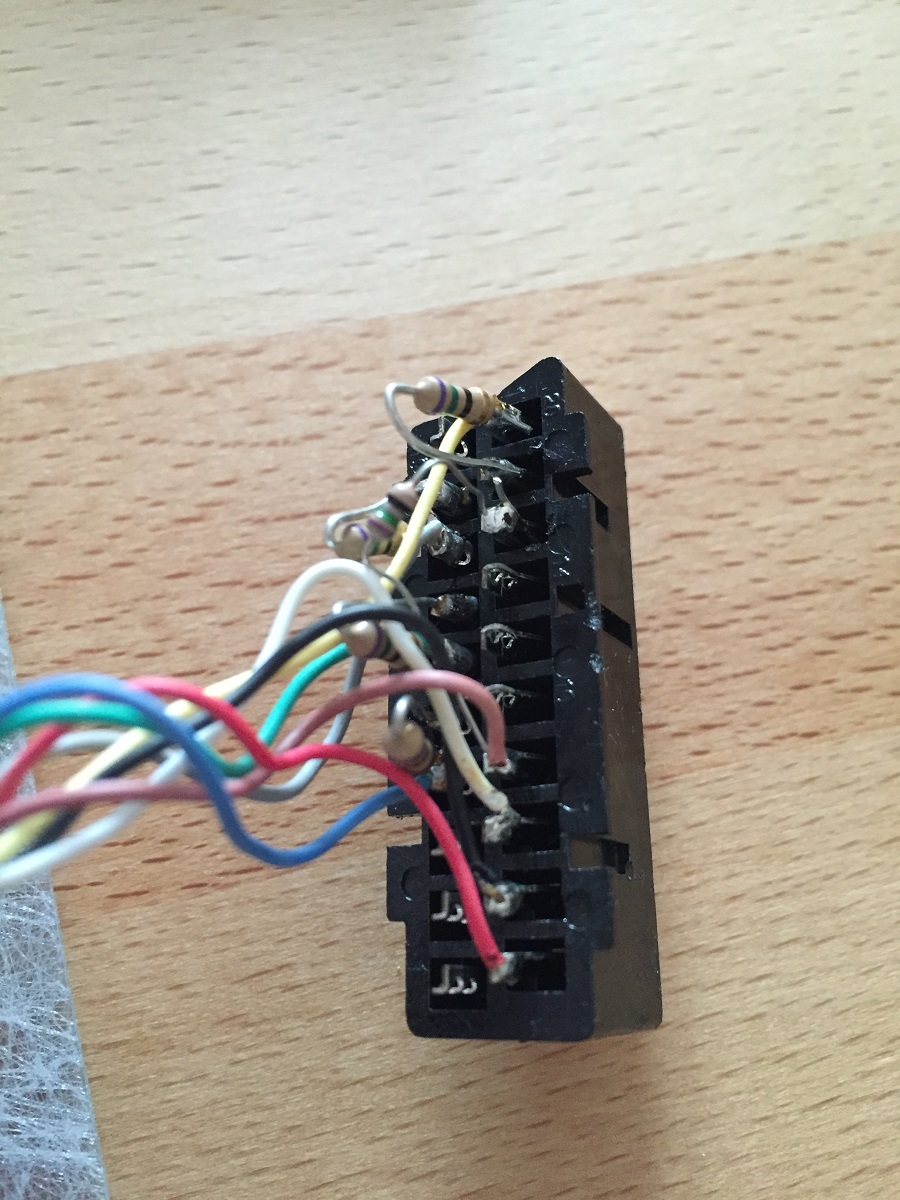

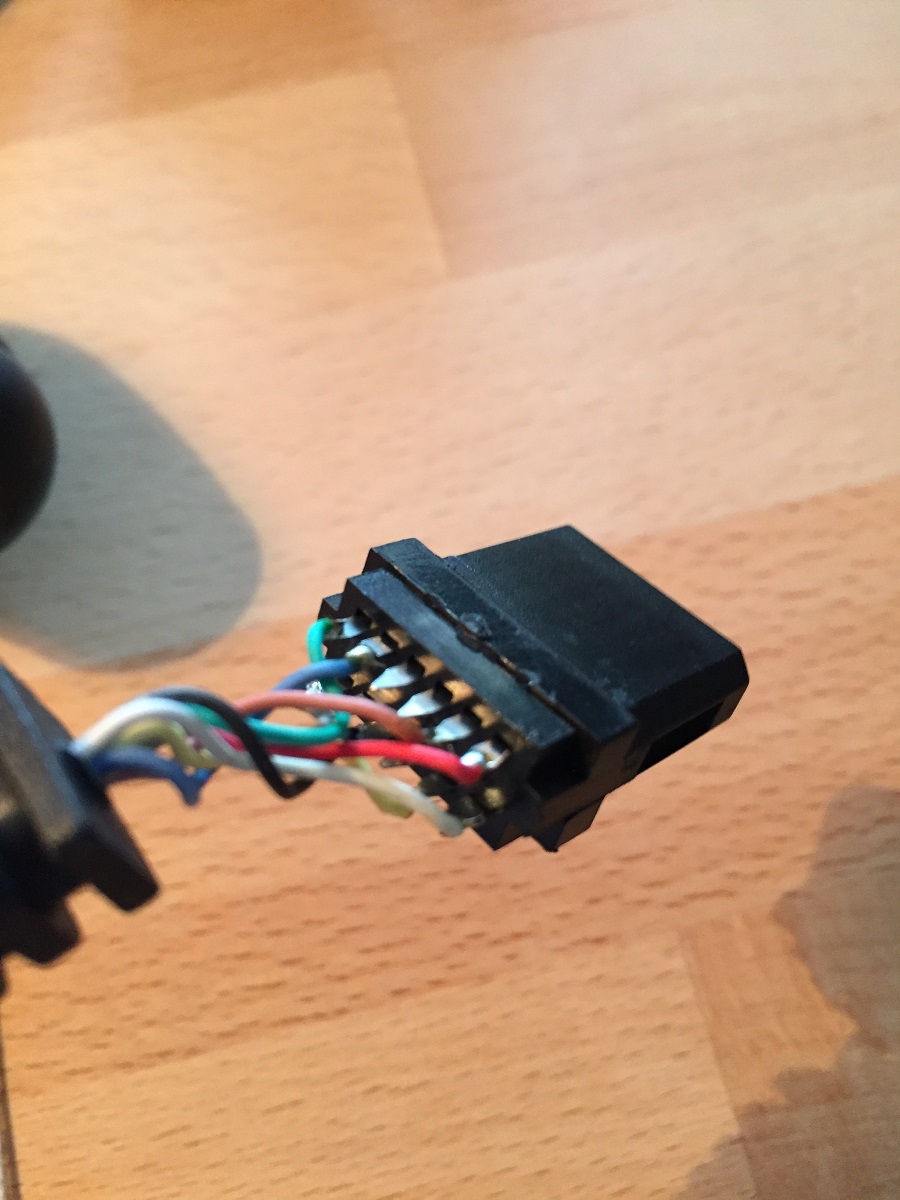

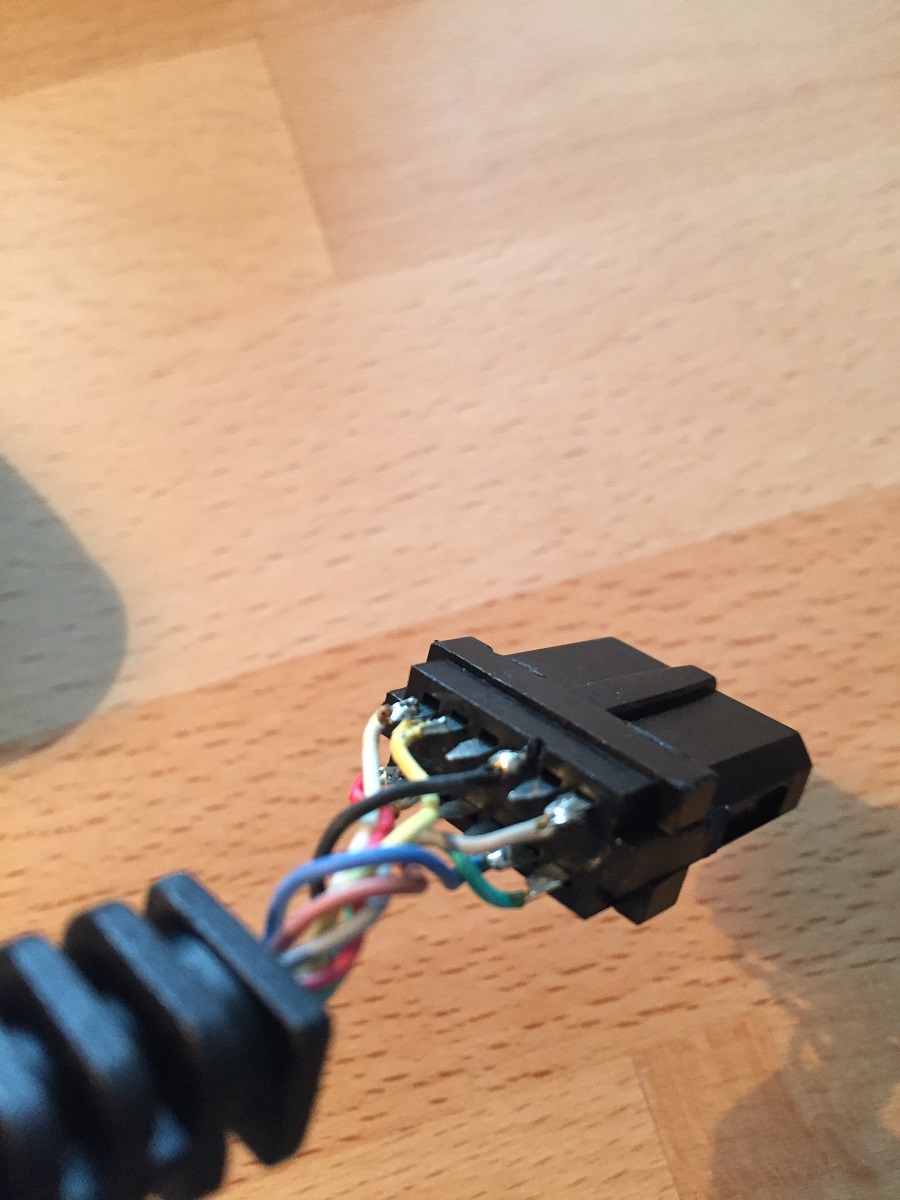

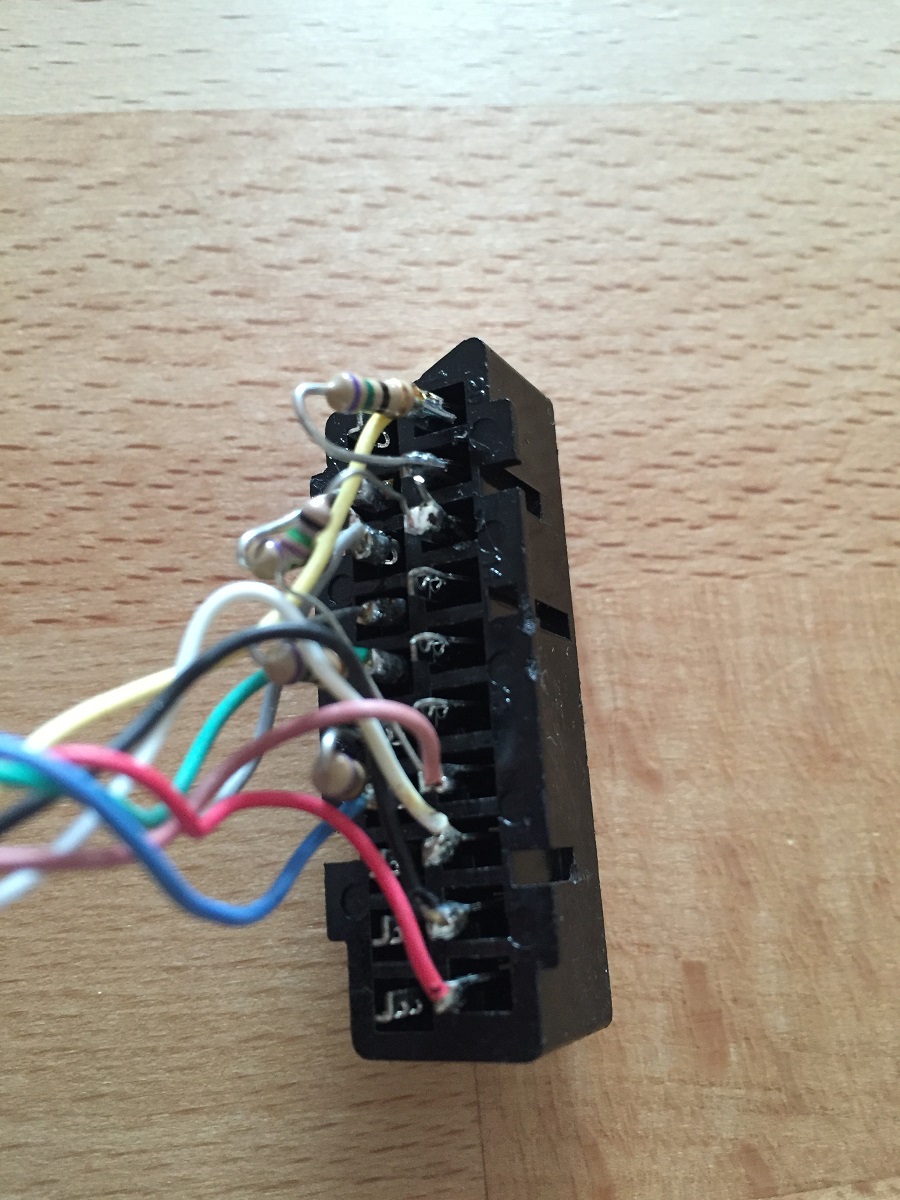

Also einmal bitte checken, wie der Widerstand an Pin 16 verbunden ist, am besten mit Foto. Und dann mal das Innenleben vom SNES Stecker.Ok, hab ich gemacht:
Es sieht so aus, als ob Pin 16 mit Pin 8 verbunden ist, wo auch ein braunes Kabel rausgeht. Und es sind tatsächlich nur 8, nicht 9.
Edit:
Wenn ich das Kabel neu anstecke, muss ich auch eine Zeit dran “rumfummeln”, damit ein Bild kommt. Also einfach normal anstecken geht nicht, ein bisschen drehen und winden, dann klappts.

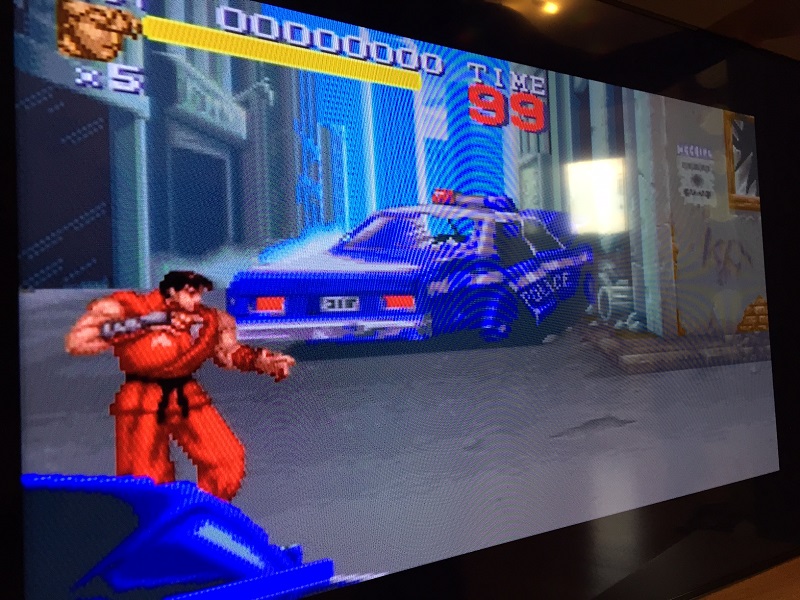

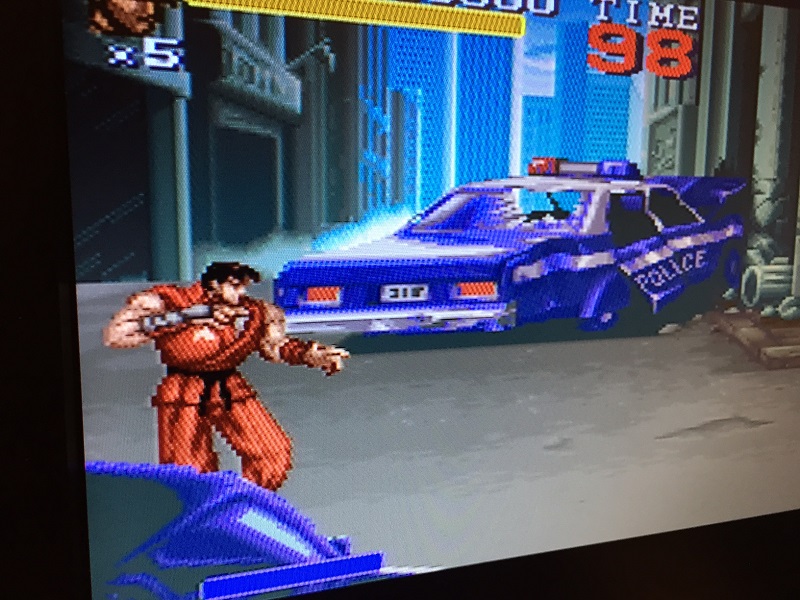

Verdammt, du hast recht, ein leichtes Schachbrettmuster erkenne ich selbst am Monitor 😯
Beim Anschluss an den TV dauert es etwas, weil der an die Wand gehängt ist und es etwas aufwändig ist, den runter zu heben. Aber ich mache das heute nochhttps://geod.itch.io/3dnes
3DNES, NES Emulator der eine dreh- und kippbare 3D Ansicht aus NES Spielen erstellt.
Das mit Schachbrettmuster liegt daran, dass das RGB Signal über Composite synchronisiert wird. Der Effekt tritt nicht auf, wenn über Luminanz synchronisiert wird. Dafür kann dann aber das Bild leicht verschoben sein. Hierzu muss die Leitung am SNES Stecker von Pin 9 auf Pin 7 gelegt werden. Verfügst du eigentlich über einen Lötkolben?
Der Emu sieht echt interessant aus.
